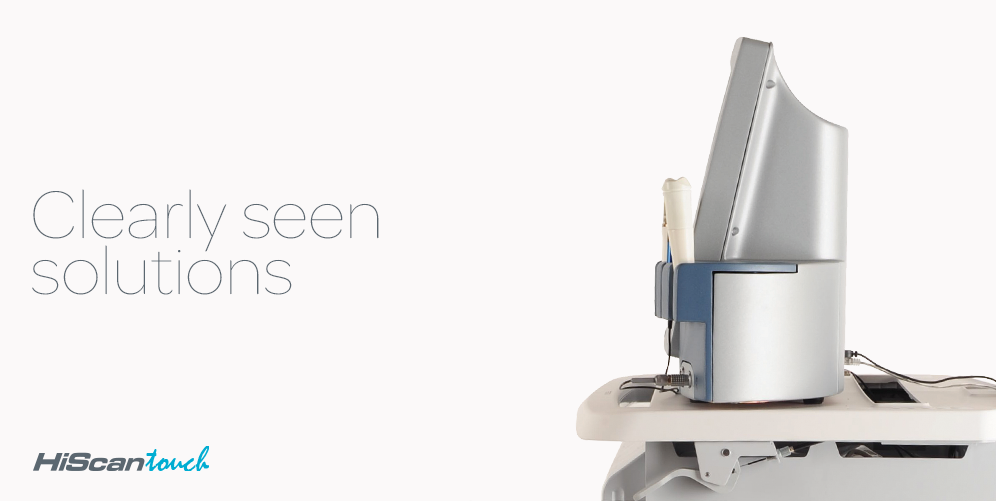

OPTIKON - HiScan Touch

Parametri Specifiche

Modello: ecografo A/BScan HiScan Touch
Conformità normativa: direttiva sui dispositivi medicali 93/42/CEE
Standard tecnici: EN 60601-1; EN 60601-1-1; EN 60601-1-2

SPECIFICHE AMBIENTALI

Conservazione: range temp. tra -10°C e + +70°C,
umidità 10-100% (non condensante)
In esercizio: range temp. tra +10°C e +35°C,
umidità 30-75%

SPECIFICHE ELETTRICHE

Tensione: 100 V~ - 240 V~
Frequenza: 50/60 Hz
Consumo massimo: 100 VA
Fusibili: T1.5 AH

B-scan

Guadagno: variabile da 0 a 115 dB
TGC: software da 0 a -30 dB
Dinamica di segnale su immagine "frozen": from 10 to 80 dB
Sonde a contatto: 12 MHz (+/- 2 MHz)
20 MHz (+/- 3 MHz)
Sonde a immersione: 35 MHz (+/- 5 MHz) (solo versione full)
50 MHz (+/- 5 MHz) (solo versione full)
Trasduttori per sonde ad immersione: 25 MHz (+/- 5 MHz) (solo versione full)
35 MHz (+/- 5 MHz) (solo versione full)
50 MHz (+/- 5 MHz) (solo versione full)
Distanza focale (sonde per segmento posteriore): 19-24 mm
Distanza focale (sonde per segmento anteriore): 9-14 mm
Angolo di scansione: 30° - 60°
Definizione immagine (non interpolata): 256 linee x 2048 punti
Definizione immagine (interpolata): 1024 linee x 2048 punti
Campo di vista (profondità scansione): da 15 mm a 60 mm (zoom a 1)
Livelli di grigio: 256
Ecografie: B/N o colore
Risoluzione assiale (sonda da 12 MHz): 80 micron
Risoluzione laterale (sonda da 12 MHz): 200 micron
Risoluzione assiale (sonda da 50 MHz): 35 micron
Risoluzione laterale (sonda da 50 MHz): 50 micron
Risoluzione elettronica: fino a 8 micron
Dimensione database: 500 kByte / esame
Capacità di misura: distanza 1 e distanza 2, Angolo, Area
Segnalazione acustica: si
Registrazione filmati: si
ESPORTAZIONE IMMAGINI E FILMATI: JPG, Dicom, AVI
Zoom Standard: x1 ÷ x5
Zoom su finestra: x1 ÷ x100

Biometria

Sonda: piezoelettrica con luce di fissazione,
Frequenza: appross. 10 MHz
Profondità di misura: da 1 a 60 mm
Risoluzione elettronica: fino a 15 micron
Modi operativi: fachico, cataratta, afachico, pseudofachico, manuale
Tipo di lente: PMMA, acrilica, silicone, "user def"
Velocità: preimpostate per ogni segmento o modificabili da utente
Altre impostazioni: occhio con olio di silicone
Misure: media su 10 misure e deviazione standard
Modi di misurazione: automatica e manuale
Formule di calcolo: SRKII, Haigis, Holladay, Hoffer Q, SRK/T, Post-refrattiva(Camellin-Calossi)

Pachimetria

Guadagno: fino a 130 dB
Sonda: 50 MHz
INTERVALLO DI MISURA: da 100 µm a 1700 µm
RisoluzionE: circa 0.5 µm
Accuratezza clinica: +/-5 µm
Mappe disponibilI: 10 predefinite + 8 personalizzabili
Numero di punti per mappa: da 1 a 49
Modi operativi: automatico e manuale
Altre funzioni misura: Delta IOP per tonometria

A-Scan Diagnostico Standard

SONDA: piezoelettrica non focalizzata
FREQUENZA: appross. 8 MHz
CURVA DI AMPLIFICAZIONE: curva a 'S'
STANDARDIZZAZIONE: test e calibrazione effettuatu su fantoma tissutale

Periferiche e connettività

L'HiScan Touch e un ecografo stand-alone basato su PC con sistema operativo Windows e puo quindi utilizzare tutte le periferiche che si possono connettere ad un PC di ultima generazione.

Classificazione strumento secondo IEC 60601-1

Tipo di protezione contro scosse elettrice: classe I
Grado di protezione contro scosse elettriche: tipo B
Grado sicurezza dell'applicazione in presenza di miscela di anestetici infiammabili: non idoneo
PESO: 8 Kg
DIMENSIONI (LxPxA): 510 x 190 x 370 mm

Conformità

Conformità normativa: direttiva sui dispositivi medicali 93/42/CEE
Standard tecnici: EN 60601-1; EN 60601-1-1; EN 60601-1-2
